Utførende personell: PT nivå 2

Penetrantprøving

Penetrantprøving brukes til sprekksøk i sveiser og komponenter av blant annet rustfritt stål og aluminium, samt turbindeler i vannkraftverk. PT påviser bare feil som er åpne mot overflaten.

Penetrantkontroll, også kalt PT-kontroll, krever en ren, tørr og ikke-porøs overflate.

Inspektør i arbeid ved en stålkonstruksjon.
Inspektør i arbeid ved en stålkonstruksjon.

Oppdrag

Typiske komponenter og oppdrag

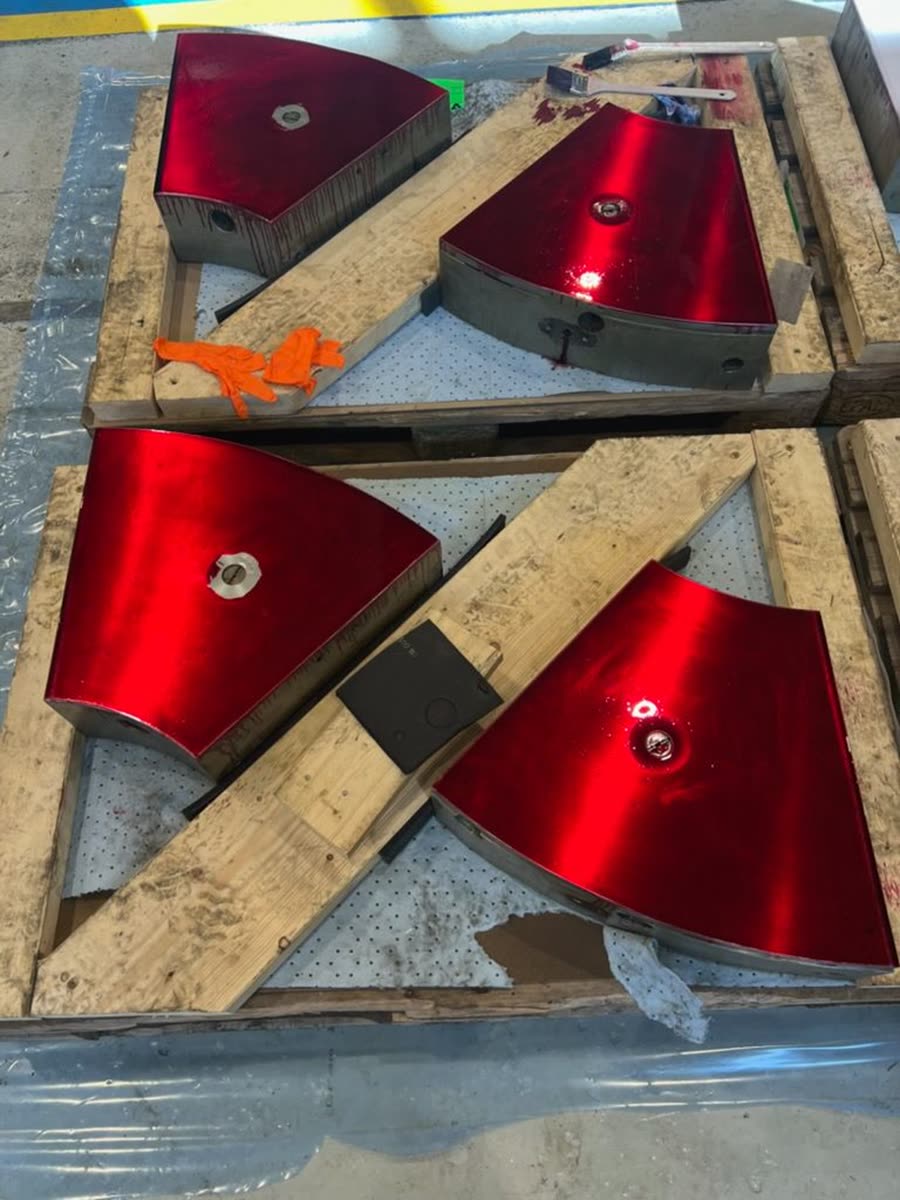

  • VannkraftFrancis- og Pelton-løpehjul, skovler, ledeapparat og nav i rustfritt stål under revisjon. Fluorescerende PT på skovlrøtter.
  • Bro og industriOverflatekontroll av sveis ved rør og flensforbindelser, tanker og aluminiumskonstruksjoner.
  • SveisekontrollButtsveis og kilsveis i rustfritt og aluminium, både under produksjon og etter reparasjon.
  • MaskindelerAksler, lagerhus, ventiler og støpte komponenter i ikke-magnetisk materiale.

Dette må klargjøres før kontroll

Oppgi materiale, temperatur og aktuelle kontrollområder. Flaten må være tilgjengelig, ren og tørr. Avklar fjerning av maling, oksid og andre lag som kan dekke åpninger, samt tid til rengjøring og tørking.

Bruksområde

Slik fungerer metoden

Penetrant trekkes inn i åpninger i overflaten. Etter mellomrengjøring brukes fremkaller for å gjøre indikasjoner synlige. Metoden kan ikke avdekke lukkede feil under overflaten.

Røde indikasjoner ved penetrantprøving av et kontrollområde ved sveis.
Røde indikasjoner ved penetrantprøving av et kontrollområde ved sveis.
Illustrasjon av penetrantprøving på rørflens. Piler viser flens, rød indikasjon, fremkaller, sveis og rør.
Illustrasjon av penetrantprøving ved en sveis mellom rør og flens.
Hva kontrollen kan avdekke
  • Overflateåpne sprekker
  • Porer og bindefeil som når overflaten
  • Utmattingssprekker i skovler og nav
  • Sprekker i sveis i rustfritt og aluminium
  • Lekkasjeveier gjennom tynne vegger
Materialer metoden passer for
  • Rustfritt og syrefast stål
  • Aluminium, kobber, bronse og titan
  • Karbonstål der MT ikke er praktisk
  • Andre ikke-porøse materialer som tåler penetrantsystemet
Begrensninger
  • Porøse materialer som støpejern med åpen struktur og betong
  • Feil som ikke er åpne mot overflaten
  • Svært grove eller belagte overflater uten forbehandling
Aktuelle standarder
  • NS-EN ISO 3452-1 (generelle prinsipper)
  • NS-EN ISO 23277 (akseptnivåer for sveis)
  • NS-EN ISO 3452-2 (prøving av penetrantmaterialer)
Kompetanse
Personell sertifisert iht. NS-EN ISO 9712: PT nivå 2.

Standard, utgave, kontrollomfang og eventuelle akseptkriterier avtales for oppdraget. En metodestandard er ikke i seg selv en godkjenning av komponenten.

Gjennomføring

Slik utføres kontrollen

  1. Rengjøring

    Overflaten avfettes og tørkes. Maling, slagg og oksid fjernes der sprekker ellers ville vært tildekket.

  2. Penetrant

    Penetrant påføres. Virketiden fastsettes etter gjeldende prosedyre, penetrantsystem, materiale og temperatur.

  3. Mellomrengjøring

    Overskudd av penetrant fjernes uten å vaske væsken ut av sprekkene.

  4. Fremkalling

    Fremkaller påføres etter prosedyren. Etter fastsatt fremkallingstid avleses indikasjoner fra synlig penetrant i hvitt lys og fra fluorescerende penetrant under UV-A, med lysforhold tilpasset penetrantsystemets krav.

  5. Vurdering og rapport

    Indikasjoner måles og vurderes mot akseptnivå, fotograferes og posisjoneres. Komponenten sluttrengjøres.

Dette inneholder rapporten

Rapporten identifiserer komponenten og de kontrollerte områdene, metode, kontrollomfang og relevante kontrollforhold. Indikasjoner og eventuelle måleverdier knyttes til posisjon, med bilder der det er relevant. Begrensninger beskrives, og resultatene vurderes mot avtalte kriterier.
