NDT-metode · Utføres av sertifisert NDT-personell

Beleggmåling

Beleggtykkelse måles uten å skade belegget, med magnetisk induksjon på stål og virvelstrøm på ikke-magnetisk underlag. Ultralyd brukes der belegget er tykt eller metallisk, som ved påleggssveis av Inconel på turbindeler.

Be om tilbud Ring 907 80 883

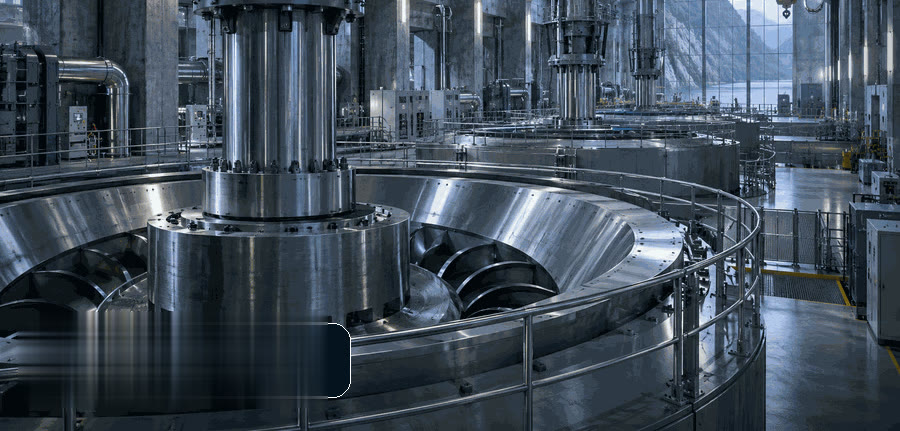

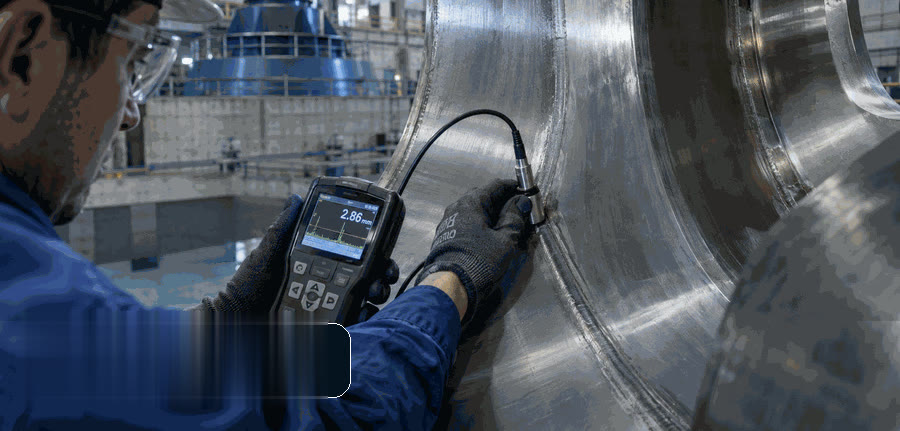

Turbinhall i kraftstasjon med generatorer på rekke Inspektør måler beleggtykkelse på turbindel med håndholdt måler
KraftstasjonFra turbinhall til detalj BeleggmålingMåling av pålegg på turbindel

Bruksområde

Hva metoden brukes til

Brukes til å dokumentere at overflatebehandling oppfyller spesifikasjonen, til å følge slitasje på belegg i drift og til å måle tykkelse på metalliske pålegg som slitebelegg og korrosjonsbeskyttelse.

Feil metoden finner
  • Tørrfilmtykkelse på maling og lakk, punkt for punkt og som gjennomsnitt
  • Tykkelse på metallisering og varmforsinking
  • Tykkelse på påleggssveis og slitebelegg (Inconel, stellitt)
  • Områder med for tynt eller manglende belegg
  • Slitasje og tykkelsestap på belegg i drift
Materialer metoden passer for
  • Malt og metallisert stål
  • Belagt aluminium og rustfritt stål
  • Turbindeler med metallisk pålegg
  • Rørgater, tanker og stålkonstruksjoner
Begrensninger
  • Måler tykkelse, ikke heft eller feil i belegget
  • Krever kalibrering mot referansefolier på tilsvarende underlag
  • Svært grove eller krumme flater krever justert prosedyre
Standarder
  • NS-EN ISO 2808 (måling av filmtykkelse)
  • NS-EN ISO 19840 (tørrfilmtykkelse på grove overflater)
  • NS-EN ISO 2178 (magnetisk metode)
  • NS-EN ISO 2360 (virvelstrømmetode)
Kompetanse
Utføres av sertifisert NDT-personell. Personell sertifisert etter NS-EN ISO 9712: nivå 3 i ultralyd (UT) og virvelstrøm (ET), nivå 2 i visuell kontroll (VT), magnetpulver (MT) og penetrant (PT).

Gjennomføring

Slik utføres kontrollen

  1. Kalibrering

    Måleren kalibreres på ubelagt referanseflate av samme materiale og ruhet, med referansefolier i aktuelt tykkelsesområde.

  2. Måleplan

    Måleområder og antall målepunkter fastsettes etter spesifikasjon eller NS-EN ISO 19840, slik at resultatet er representativt.

  3. Måling

    Målinger utføres punktvis. Ved metalliske pålegg brukes ultralyd med kalibrering mot kjent tykkelse.

  4. Vurdering og rapport

    Enkeltverdier og gjennomsnitt sammenlignes med krav. Rapporten angir målepunkt, verdier og områder som ikke oppfyller spesifikasjonen.

Ultralydkontroll med håndholdt instrument på stål
Håndholdt måling i felt. Før musepekeren over bildet for å forstørre.

Oppdrag

Typiske oppdrag for Norfelt

  • VannkraftMåling av påleggssveis og slitebelegg på turbindeler i kraftstasjon, og av korrosjonsbeskyttelse på luker, rørgater og stålforinger.
  • SkianleggKontroll av maling og varmforsinking på master og fundamentplater etter overflatebehandling og i drift.
  • Bro og industriDokumentasjon av malingssystem på broer, kraner og stålkonstruksjoner, som grunnlag for garanti og vedlikeholdsplan.
  • Nybygg og reparasjonSluttkontroll av overflatebehandling før overlevering.

Tjenester

Andre metoder

Metode velges ut fra materiale, geometri og forventet feiltype. Ofte kombineres flere metoder for å dekke både overflate og volum.
